电气性能指标

频率范围

1710~2690MHz

1710~2690MHz

增益

13

13

极化方式

±45°

驻波比

≤1.5

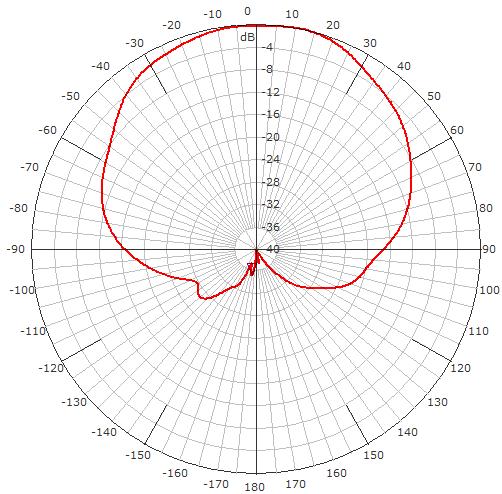

水平面波束宽度

65±5°

65±5°

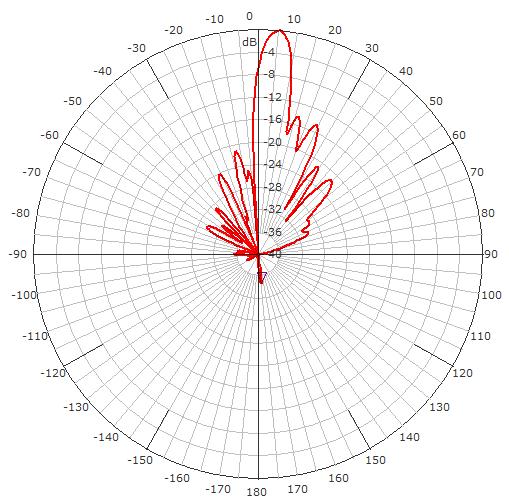

垂直面波束宽度

20°

20°

交叉极化

轴向≥15dB，±60°≥10dB

轴向≥15dB，±60°≥10dB

前后比

≥25dB

≥25dB

下倾角范围

6°

三阶互调

-107dBm

功率容量

300W

接口形式

4*7/16-DIN Female

机械性能指标

天线尺寸（长*宽*高）

400mm*278mm*138mm

天线重量

8Kg

支架重量

3.2Kg

抱杆直径

f50 ~ f114 mm

机械下倾

0-10°

工作温度

-40~+70℃

最大抗风速

60米/s

天线罩材质

UPVC
