电气性能指标 | ||
|
频率范围 |
1710~2170MHz |
1710~2170MHz |
|
增益 |
17.5dBi |
17.5dBi |
|
极化方式 |
±45° |
±45° |
|
驻波比 |
≤1.5 |
≤1.5 |
|
端口隔离度 |
≥28dB |
≥28dB |
|

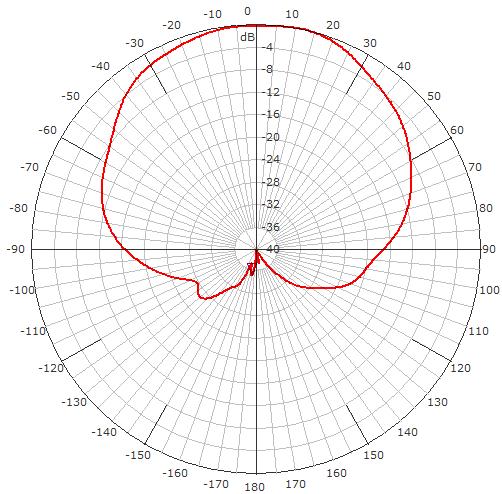

水平面波束宽度 |
65±6° |
65±6° |
|

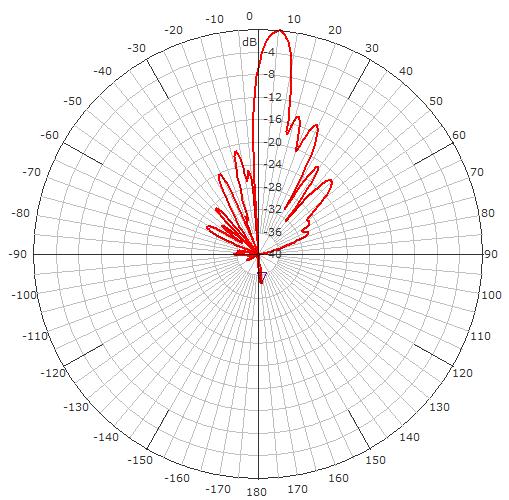

垂直面波束宽度 |
7±2° |
7±2° |
|
下倾角范围 |
2~16° |
2~16° |
|
第一上副瓣抑制 |
≤-16dB |
≤-16dB |
|
0°交叉极化比 |
≥15dB |
≥15dB |
|
±60°交叉极化比 |
≥10dB |
≥10dB |
|
三阶互调 |
≤-107dBm |
≤-107dBm |
|
功率容量 |
250W |
250W |
|
接口形式 |
2*7/16-DIN Female |
2*7/16-DIN Female |
|
机械性能指标 | ||
|
天线尺寸（长*宽*高） |
1420mm*278mm*138mm | |
|
天线重量 |
13.5Kg | |
|
支架重量 |
3.2Kg | |
|
抱杆直径 |
f50 ~ f114 mm | |
|
机械下倾 |
0-10° | |
|
工作温度 |
-40~+70℃ | |
|
最大抗风速 |
60米/s | |
|
天线罩材质 |
UPVC | |
