电气指标 | ||
|
频率范围 |
2555～2635 MHz | |
|
结 构 参 数 | ||
|
阵列排列形式 |
直线 | |
|
端口数目 |
9 | |
|
极化方式 |
±45° | |
|
列间距 |
75mm | |
|
接口类型 |
（N-female) | |
|
馈电位置 |
底部 | |
|
机械下倾 |
0° | |
|
电 路 参 数 | ||
|
电下倾角精度 |
±1.0° | |
|
电下倾范围 |
2°～15 ° | |
|
输入阻抗 |
50Ω | |
|
各单元端口驻波比 |
≤1.5 | |
|
同极化隔离度 |
2度下倾 |
≥20dB |
|
3度～6度下倾 |
≥25dB | |
|
7度～12度下倾 |
≥28dB | |
|
异极化隔离度 |
2度下倾 |
≥25dB |
|
3度～6度下倾 |
≥28dB | |
|
7度～12度下倾 |
≥30dB | |
|
内置合路器FA/D频段之间的隔离 |
≥30dB | |
|
平均功率容限 |
≥25W ≥25W | |
|
峰值功率容限 |
≥250W ≥250W | |
|
校 准 参 数 | ||
|
校准端口至各单元端口的耦合度 |
-26±2 dB | |
|
校准端口到各单元端口幅度最大偏差 |
≤0.7dB | |
|
校准端口到各单元端口相位最大偏差 |
≤5° | |
|
校准端口驻波比 |
≤1.5 | |
|
性 能 参 数 | ||
|
单元波束 |

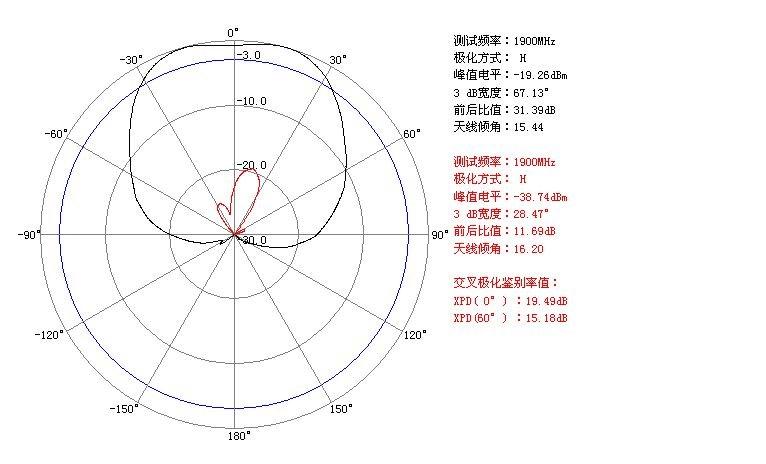

水平面半功率波束宽度 |
65°±15 ° |
|
增益 |
≥15dBi | |
|
波束±60度边缘功率下降 |
12±2dB | |
|

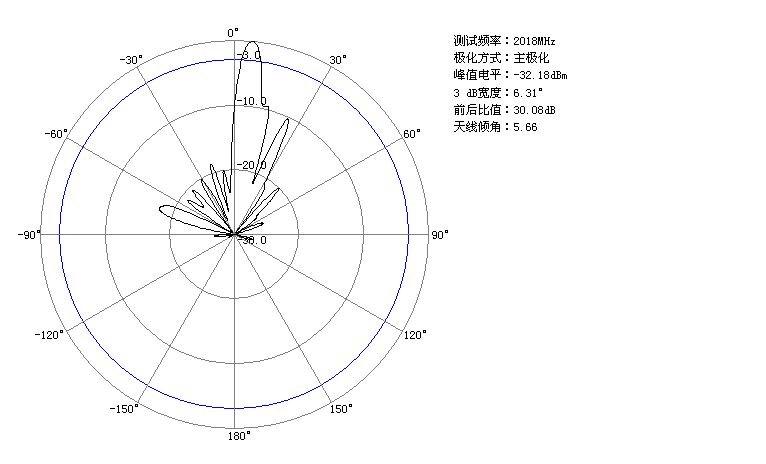

垂直面半功率波束宽度 |
≥5° | |
|
前后比 |
≥23dB | |
|
交叉极化比（轴向） |
≥16dB | |
|
交叉极化比（±60） |
≥7dB | |
|
上旁瓣抑制 |
≤-15dB | |
|
业务波束 |
0°指向波束增益 |
≥20.5dBi |
|
0°指向水平面半功率波束宽度 |
≤25° | |
|
0°指向水平面副瓣电平 |
≤-12dB | |
|
±60°指向波束增益 |
≥16.5dBi | |
|
±60°指向水平面半功率波束宽度 |
≤23° | |
|
广播波束 |
水平面半功率波束宽度 |
65°±5 ° |
|
垂直面半功率波束宽度 |
≥5 ° | |
|
视轴增益 |
≥14.5dBi | |
|
视轴增益@φ=±60 处电平下降 |
12±2dB | |
|
前后比 |
≥26dB | |
|
交叉极化比（轴向） |
≥22dB | |
|
交叉极化比（±20°） |
≥22dB | |
|
交叉极化比（±60°） |
≥8dB | |
|
上旁瓣抑制 |
≤-15dB | |
|
机械指标 | ||
|
天线尺寸 |
1400*320*90mm | |
|
天线重量 |
14.5kg | |
|
支架重量 |
3.2kg | |
|
抱杆直径 |
Φ50 ~ Φ114 mm | |
|
水平调整范围 |
360° | |
|
垂直调整范围 |
0~15° | |
|
工作温度 |
-40°~+70° | |
|
最大抗风速 |
60米/S | |
|
天线罩材质 |
UPVC | |
|
天线罩颜色 |
白色 | |
