电气性能指标

频率范围

1710~1920MHz

1920~2010MHz

2010~2400MHz

增益

12dBi

13dBi

14dBi

极化方式

±45°

驻波比

≤1.5

端口隔离度

≥20dB

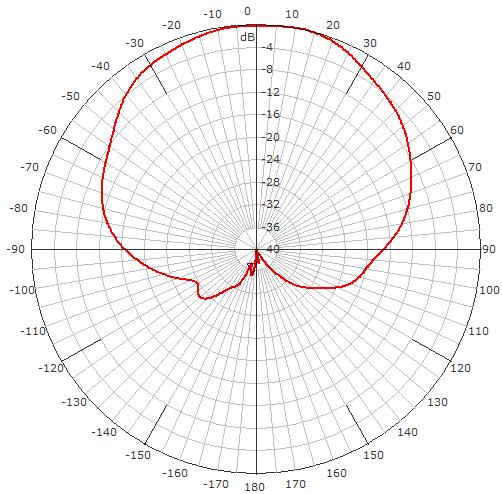

水平面波束宽度

70±5°

65±5°

60±5°

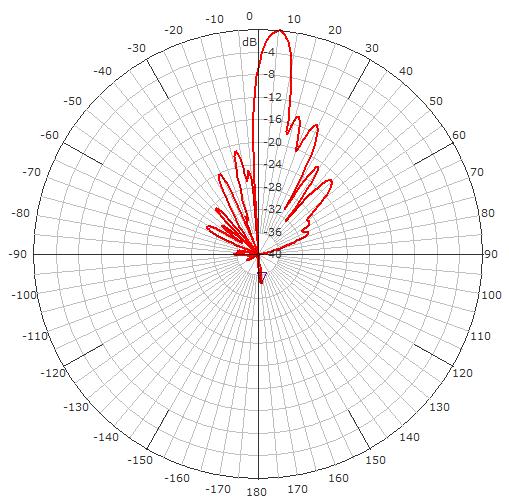

垂直面波束宽度

20±2°

20±2°

18±2°

下倾角范围

0-10°

前后比

≥22dB

≥22dB

≥22dB

0°交叉极化比

≥17dB

≥17dB

≥17dB

功率容量

200W

接口形式

2*7/16-DIN Female

机械性能指标

天线尺寸（长*宽*高）

424mm*175mm*109mm

天线重量

6Kg

支架重量

3.2Kg

抱杆直径

f50 ~ f114 mm

机械下倾

0-10°

工作温度

-40~+70℃

最大抗风速

60米/s

天线罩材质

ASA
